产品概述

JZSJC型交流灯丝转换继电器使用在铁路信号机点灯电路中，当12v、25w双灯丝信号灯泡的主灯丝断丝时，通过其一组接点点亮付丝，并通过另一组接点闭合报警，继电器为插入式弹力继电器。

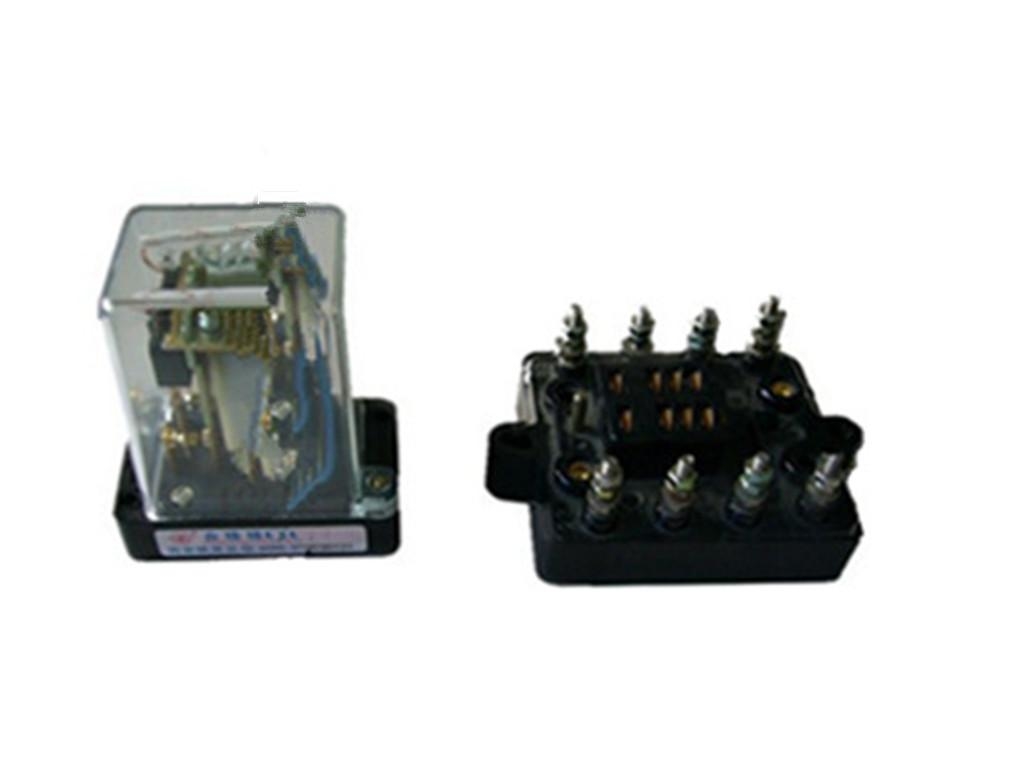

JZSJC型交流灯丝转换继电器和插座

继电器主要由电磁系统、动接点单元、静接点单元、底座、外罩等组成。

主要技术指标

继电器的机械特性：

a)接点间隙不小于0.8mm。

b)动合接点压力不小于150mn(15gf)。

c)动断接点压力不小于150mn(15gf)。

继电器的电气特性：

a)额定电流ac2.1a。

b)工作值不大于ac1.5a。

c)释放值不小于ac0.35a。

d)继电器转换时间不大于0.1s。

e)在点灯电路中，信号灯泡的主丝电压与主丝断后灯泡付丝电压之差不应大于1.1v，继电器的线圈压降不应大于1.6v。

f)继电器接点接触电阻（动接点—静接点）不大于0.05ω。

g)继电器的绝缘应能承受交流正弦波50hz、1000v有效值电压，历时1min的试验应无击穿或闪络现象。重复试验时的试验电压值应为原试验电压值的75%。

h)在试验的标准大气条件下，继电器和插座的绝缘电阻均不应小于100mω。

工作位置

继电器具有直立和侧放两种工作位置如图所示，能适应变压器箱和信号机构两种安装方式。

直立和侧放

工作位置
